Kuvaus
Siegetek Revolution Plus 10,44:1 ratassarja V2/V3 (GS-RP)
Siegetek Revolution Plus 10,44:1 on nopea AEG-ratassarja vaativiin Version 2- ja Version 3 -rataslaatikkokokoonpanoihin, joissa tavoitellaan nopeaa liipaisinvastetta, suurta tulinopeutta ja hyvää mekaanista kestävyyttä. Tarkasti CNC-työstetty kromimolybdeeniteräs, vahvistettu hammastus ja erittäin nopea 10,44:1-välityssuhde tarjoavat kestävän perustan suorituskykypainotteiseen AEG-virittämiseen. Cyclone DSG -sarjasta poiketen tässä ratassarjassa käytetään tavallista yksisektorista rakennetta, joten se soveltuu perinteisiin AEG-toimintajärjestelmiin.
Siegetekin ratassarjat on suunniteltu kokoonpanoihin, joissa tavallisten rattaiden kestävyys tai suorituskyky voi muodostua rajoittavaksi tekijäksi. Tukeva rakenne ja huolellisesti suunnitellut hammastuspinnat mahdollistavat suurten mekaanisten kuormitusten kestämisen, kun taas nopea välityssuhde vähentää moottorin tarvitsemien kierrosten määrää yhtä laukaisukiertoa kohden.
Erittäin nopea 10,44:1-välityssuhde
Revolution Plus käyttää poikkeuksellisen nopeaa 10,44:1-välityssuhdetta, jossa moottorin tarvitsee pyöriä vähemmän kierroksia yhtä sektorirattaan kierrosta kohden kuin tavallisilla ratassarjoilla. Oikein valitun moottorin, akun ja jousen kanssa tämä mahdollistaa huomattavasti nopeamman liipaisinvasteen ja suuremman tulinopeuden.
Pieni välityssuhde vähentää kuitenkin samalla moottorille tarjolla olevaa mekaanista vääntöetua. Tämän vuoksi muiden osien oikea valinta on erityisen tärkeää. Liian heikko moottori tai akun riittämätön virranantokyky voivat heikentää suorituskykyä, lisätä sähköistä kuormitusta ja aiheuttaa ylimääräistä lämpenemistä.
GS-RP käyttää tavallista Single Sector Gear (SSG) -sektoriratasta, ei Dual Sector Gear (DSG) -rakennetta. Erillinen Cyclone Revolution Plus GS-RP-C käyttää 8-hampaista DSG-sektoriratasta. GS-RP on siis vaihtoehto silloin, kun halutaan rakentaa perinteinen yksisektorinen AEG-koneisto erittäin nopealla välityksellä.
CNC-työstetty luja teräsrakenne
Siegetek valmistaa rattaansa lujasta nikkeli-kromimolybdeeniteräksestä tarkalla CNC-koneistuksella. Materiaali ja tukeva hammastus on suunniteltu kestämään viritettyjen AEG-rataslaatikoiden aiheuttamaa mekaanista rasitusta.
Rattaiden hampaissa käytetään tarkasti suunniteltua profiilia, jonka tarkoituksena on jakaa hammaskosketuksen kuormitusta tehokkaasti. Vahvistettu rakenne ja suuremmat hammaskosketuspinnat tukevat kestävyyttä ja luotettavaa voimansiirtoa erityisesti nopeissa kokoonpanoissa, joissa rattaisiin kohdistuu toistuvaa kuormitusta.
Rattaiden suunnittelussa on huomioitu myös voitelu ja kulutuskestävyys. Oikea voitelu ja huolellinen shimmaus ovat kuitenkin edelleen olennaisia suunnitellun suorituskyvyn ja käyttöiän saavuttamiseksi.
Revolution Plus -sektorirattaan rakenne
Revolution Plus -sektorirattaassa on suurennettu suutinlevyä liikuttava nokka, joka pidentää aikaa, jonka suutinlevy ja suutin pysyvät taka-asennossa kuulansyötön aikana. Tämä antaa kuulalle enemmän aikaa siirtyä hop-up-yksikköön, mistä on hyötyä erityisesti nopeissa AEG-kokoonpanoissa, joissa syöttöön käytettävissä oleva aika on rajallinen.
Sektorirattaassa on myös optimoitu katkaisinvipua liikuttava nokka, jonka tarkoituksena on aktivoida katkaisinvipu mahdollisimman nopeasti ja vähentää kertatulimekanismin jumittumisen riskiä. Nämä ratkaisut auttavat kahdessa nopeiden AEG-koneistojen yleisessä haasteessa: luotettavassa kuulansyötössä ja johdonmukaisessa kertatulitoiminnassa.
Yhteensopivuus ja asennusvaatimukset
Siegetek Revolution Plus on suunniteltu Tokyo Marui -standardin mukaisiin Version 2- ja Version 3 -AEG-rataslaatikoihin. Yhteensopivuuteen vaikuttavat rataslaatikon kuoren mitoitus, erityisesti rattaiden akselivälit, sekä koneiston sisäinen tila.
Vaikka ratassarja on tarkoitettu tavallisiin V2/V3-alustoihin, sen sopivuutta kaikkien valmistajien rataslaatikoihin ei voida taata ilman sovittamista. Osa vahvistetuista rataslaatikoista ja Krytac-kokoonpanoista voi vaatia lisämuokkauksia.
Parhaan toiminnan saavuttamiseksi koko kokoonpanon osat tulee sovittaa yhteen:
- Yhteensopiva Tokyo Marui -standardin mukainen V2- tai V3-rataslaatikko
- Valittuun jouseen ja välityssuhteeseen nähden riittävän vääntävä moottori
- Riittävän virranantokyvyn tarjoava akku
- Oikein valittu mäntä ja jousi
- Kokoonpanon sähköiseen kuormitukseen soveltuvat elektroniikkaosat
- Huolellinen rattaiden shimmaus ja moottorin pinion-rattaan kohdistus
- Katkaisinvivun ja takaisinpyörinnän estokynnen oikea toiminta
Erittäin nopea välityssuhde tekee moottorin väännöstä, männän palautumisnopeudesta ja jousen valinnasta erityisen tärkeitä. Nopeissa kokoonpanoissa väärin valitut osat voivat johtaa männän ennenaikaiseen tarttumiseen sektorirattaaseen tai koneiston epäluotettavaan toimintaan.
Siegetekin rattaat toimitetaan keskenään yhteensovitettuna sarjana, eikä niitä tule sekoittaa muiden välityssuhteiden rattaisiin. Asennus edellyttää oikeaa rataslaatikon kokoamista ja shimmausta. Rataslaatikon mittatoleransseista riippuen osien sovittaminen voi olla tarpeen.
Tekniset tiedot
- Valmistaja: Siegetek Concepts
- Tuotesarja: Revolution Plus
- Tuotetyyppi: nopea AEG-ratassarja
- Välityssuhde: 10,44:1
- Sektorirattaan tyyppi: Single Sector Gear (SSG)
- Materiaali: nikkeli-kromimolybdeeniteräs
- Valmistustapa: CNC-työstetty
- Rataslaatikon yhteensopivuus: Tokyo Marui -standardin mukaiset V2 / V3
- Tuotekoodi: GS-RP

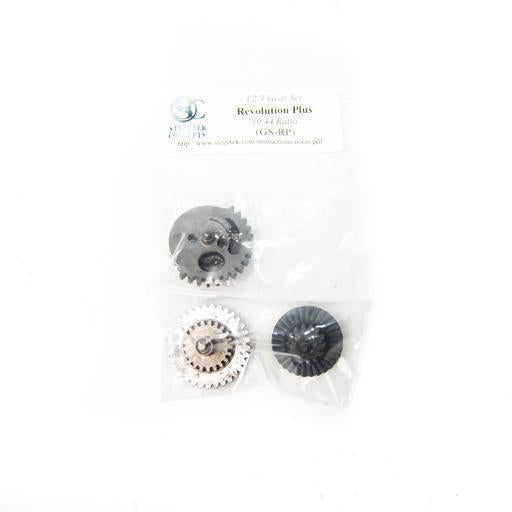

Pakkauksen sisältö
- 1 × Siegetek Revolution Plus 10,44:1 -sektoriratas
- 1 × yhteensopiva keskiratas
- 1 × yhteensopiva kartioratas
Asennusohjeet ja lisätiedot
Tutustu valmistajan asennusohjeisiin ennen ratassarjan asentamista. Oikea shimmaus, voitelu ja muiden osien valinta ovat erityisen tärkeitä näin nopeaa välityssuhdetta käytettäessä.
