Kuvaus

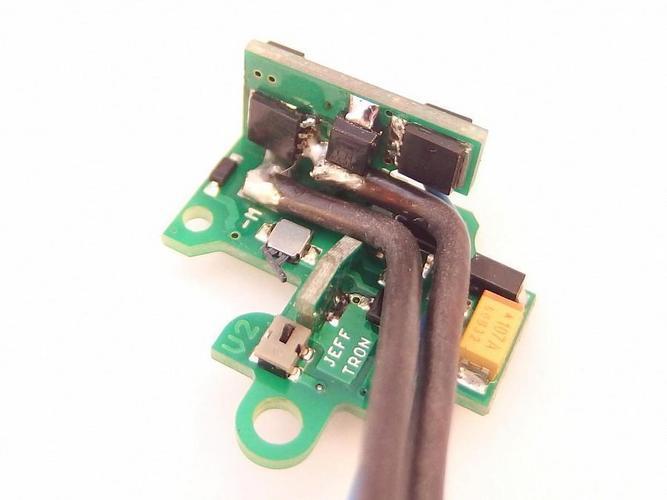

JeffTron Processor unit V2 - wiring on johdotettu versio suoraan gearboxin sisälle asennettavasta ja ohjelmoitavasta mosfet mikrokontrollerista. V2 version avulla saat kaikki JeffTronin Procesor unit ominaisuudet ja mikrokytkimellä varustetun liipaisimen samassa paketissa niin, että gearboxin ulkopuolelle ei tarvitse laittaa mitään ylimääräistä piiriä!
Piirin avulla saat uusia mahdollisuuksia ampua, kontrolloida tulinopeutta, esivirityksen, aktiivijarrun ja akun liian matalasta jännitteestä ilmoittavan indikaattorin.
Tärkeimmät ominaisuudet:
- Viisi uutta ampumismahdollisuutta - uusia yhdistelmiä kertatulen, pursketulen ja sarjan välillä
- Säädettävä pursketuli (tehdasasetuksena 3 purske, mahdollista muuttaa 1-10 kuulan pursketuleksi)
- Tasainen tulinopeuden säätömahdollisuus, joka on toteutettu PWM motor control tekniikalla
- Esiviritys funktio, jonka avulla on mahdollista saada viiveetön kertatuli.
- Mahdollisuus nopeaan semiin rajoitetu
- Mosfet moottorin aktiivijarrulla
- Aktiivijarrun teho säädettävissä, mahdollista kytkeä myös pois
- LiPo-akkusuoja:2S Li-pol, 3S Li-pol, 3S li-fe, 3S li-on, 4S li-pol ja 4S li-fe kennostoille
- Piiri monitoroi: amppeereja, jännitettä ja prosessorin komponenttien lämpötilaa
- Aseen liipasinta käytetään piirin ohjelmoimiseen, ohjelmat kerrotaan käyttäjälle moottorin värinällä.
- Ohjelmoidut asetukset tallentaan prosessori yksikön muistiin, tallenetut tiedot eivät katoa, vaikka akun kytkee irti piiristä
Tulimuodot:
- Safe - Semi – Auto (tehdasasetus)
- Safe - Semi - Semi/Burst/Auto
- Safe - Semi - Semi
- Safe - Semi - Semi/Burst
- Safe - Semi - Semi (viive laukausten välissä, mootori värisee sitten kun ase on valmiina ampumaan)
- Safe - Burst - Burst/Auto
Spesifikaatiot:
- Johdton versio, voit käyttää max. 1,5qmm (AWG16) virtajohtoja ja 0,5qmm (AWG21) signaali johtoja
- Jos sinulla ei ole osaamista juottaa johtoja piirilevyyn, niin valitse johdoilla varustettu malli!
- Suunniteltu maksimissaan M180 tasolle maksimissaan 25 RPS tulinupeudelle. Suosittelemme käyttämään aina vähänkään rankemmissa kokoonpainossa Extreme versioita! (Asennetan rataslaatikon ulkopuolelle!)
- Jotta piiri toimii oikein on aseesta löydyttävä toimiva cut off leveler, selector plate, reverse latch, liipasin ja varmistin, eli samat osat jotka löytyvät rataslaatikosta alunperinkin.
- Suunniteltu kestämään jopa 17 V nikkeliakkuja (Ni-xx 8.4V - 14,4V, li-pol 7.4V - 14.8V, li-fe 9.9V - 13.2V)
- Piiri kuluttaa lepotilassa ainoastaan 4.5mA virran
- Piiri kasvattaa aseen tulinopeutta ja akun kestoa tavalliseen johdotukseen verrattuna
- Aktiivijarrun kanssa kertatulella ase ei jää koskaan vireeseen ja gearboxin osat eivät tällöin altistu rasitukselle.
- Suurilla tulinopeuksilla varustettujen aseiden kanssa piiri ratkaisee aktiivijarrun ansiosta tuplasemit
- Jarrutus on tehokkainta high torque motorien kanssa
- Sarjatulella mäntä pysähtyy sattumanvaraiseen asemaan. Jarrun ansiosta männän liike lakkaa välittömästi.
PIIRIN OHJEET: Voit ladata englannin kielisen manuaalin täältä PDF, 689.55 kB
PAKKAUS SISÄLTÄÄ:Itse piirin, kutistesukkaa ja englannin kielisen asennusmanuaalin.
VAROITUS! Piirin asentaminen on syytä jättää ammattilaiselle, joka pystyy tekemään laadukkaita juotoksia ja korjata ennestään airsoft-aseita!

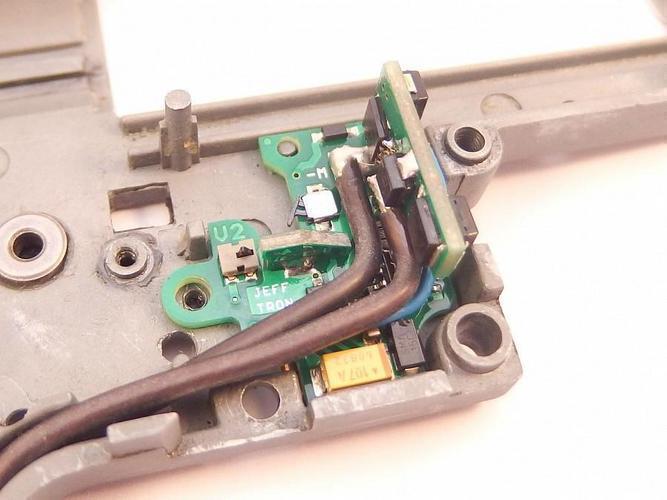

Havainnekuva johdutukseta taakse:

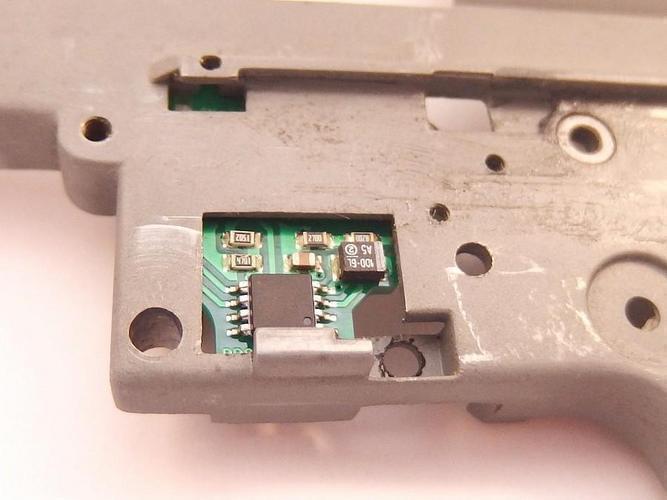

Havainnekuva johdutukseta eteen:
