Kuvaus

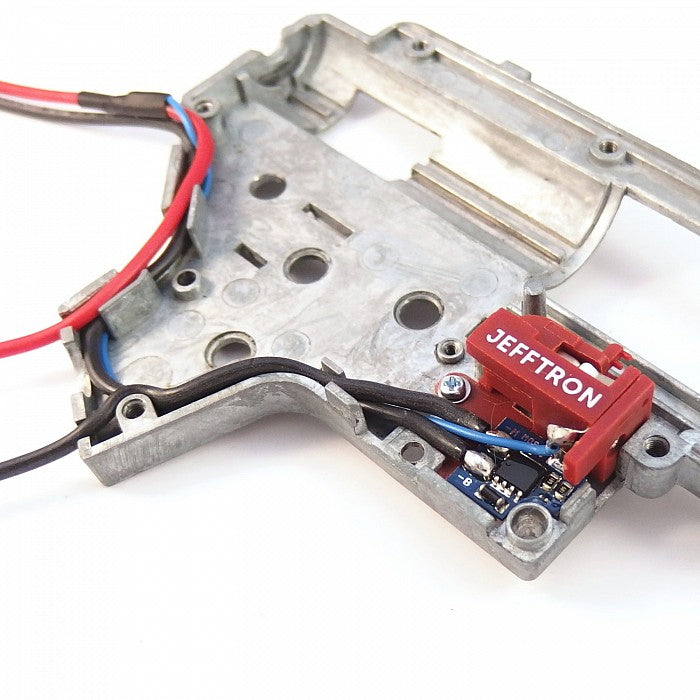

Jefftron Mosfet - V2, johdotus taakse yhdistää äärimmäisen pienen mosfetin suoraan version 2 mekaanisiin kytkinpintoihin, jolloin mosfet saadaan asennettua kokonaan rataslaatikon sisälle ja helposti. Piiri estää perinteisissä mekaanisissa laukaisujärjestelmissä esiintyvän kipinöinnin, joka johtaa lopulta kytkinpintojen hiiltymiseen. Piiri alentaa aseen sähköjen aiheuttamaa resistanssia mekaaniseen kytkimeen verrattuna. Tällöin moottori saa suuremmalla teholla virtaa aseen akusta. Resistanssin lasku tekee aseen sähköjärjestelmästä tehokkaamman, jolloin aseen tulinopeus kasvaa ja liipasin viive pienenee.

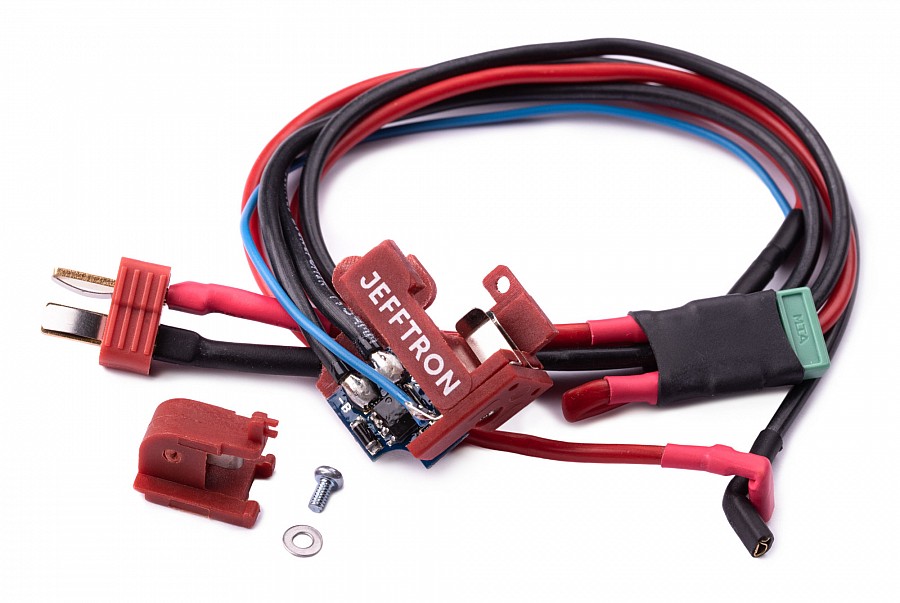

Pakkauksen mukana toimitetaan sopivat moottorin, sulakkeen liittimet sekä kutistesukkaa. Tämän lisäksi paketissa on hyvin virtaa johtava T-liitin (deans) akun kiinnittämistä varten. Liittimet ovat irrallaan ja ne vaativat johtojen juottamisen liittiimiin piiriä asennettaessa. Johdotetun version kohdalla itse piiriin tulevat johdot on kuitenkin juotettu valmiiksi kasaamisen helpottamiseksi.
Tekniset tiedot:
- Mosfet integroitu SHS valmistamien V2 kytkinpintojen kanssa yhteen
- Helppo asentaa kaikkiin V2 rataslaatikoihin
- Käytä maksimissaan 1,5qmm (AWG16) virtajohtoja ja 25qmm (AWG21) signaalijohtoa
- Suunniteltu käytettäväksi maksimissaan 25A virralla yhtäjaksoisesti. Raskaita kokoonpanoja varten suosittelemme Mosfet II piiriä.
- Suunniteltu toimimaan kaikkien akkujen kanssa aina 17 V jännitteeseen asti (Ni-xx 8.4V – 14,4V, li-pol 7.4V – 14.8V, li-fe 9.9V – 13.2V)
D PIIRIN OHJEET: Voit ladata englanninkielisen manuaalin täältä

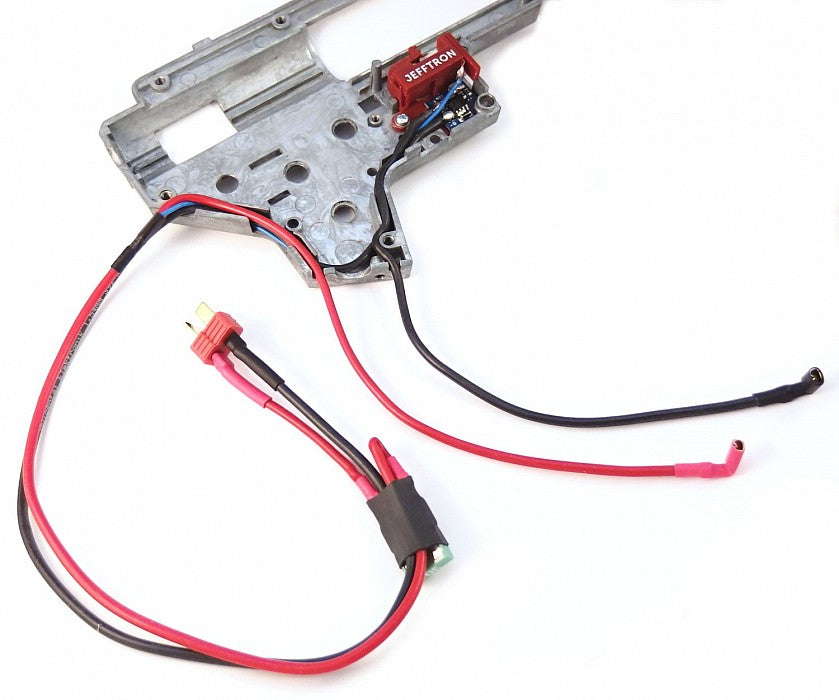

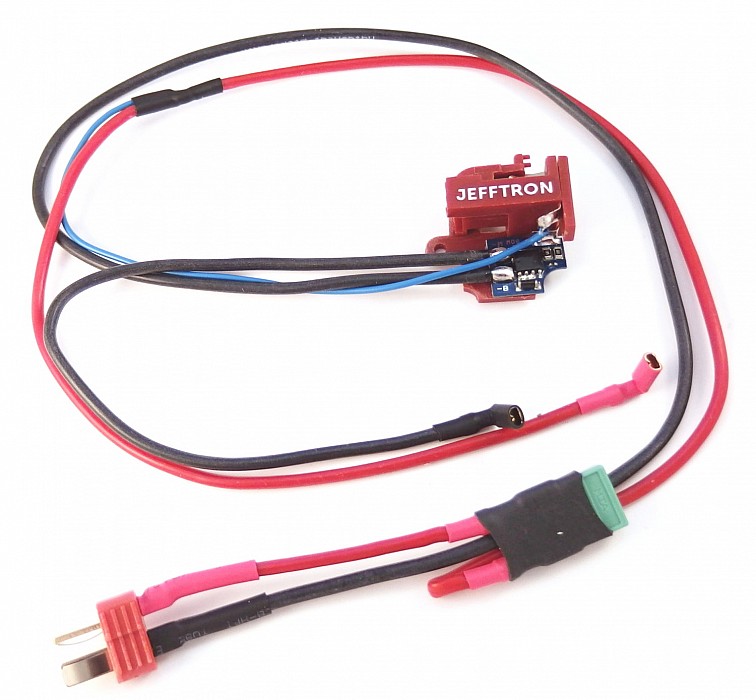

Johdotusesimerkki:
